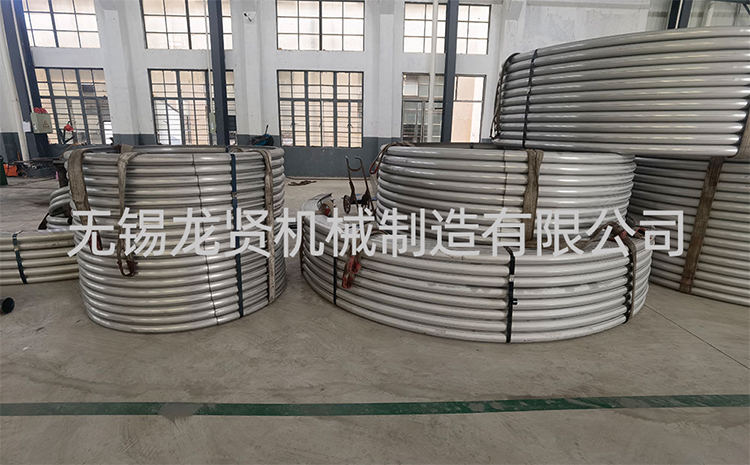

半管夾套不是單一的半管，而是由多段半圓管作為核心部件，通過焊接固定在反應釜、儲罐等設備殼體外壁，形成的夾套式換熱結構——半圓管是半管夾套的“組成單元”，半管夾套是半圓管組合后形成的“功能整體”。
簡單來說，半管夾套的核心就是多根半圓管按螺旋或平行排布，焊接在設備殼體上，管內通蒸汽、冷卻水、導熱油等換熱介質，實現對設備內物料的加熱或冷卻。
其焊接分為兩大核心環節，工藝要求圍繞防變形、保密封、強貼合展開，具體操作如下：
一、焊接前準備：基礎把控決定焊接質量
部件預處理
半圓管需提前做好整形校準，確?；∶媾c設備殼體的貼合間隙≤0.5mm，間隙過大易導致焊接時熔池流失、未焊透；同時打磨半圓管焊接面及殼體對應區域，氧化皮、鐵銹、油污，露出金屬光澤，打磨寬度≥50mm，避免雜質導致焊縫氣孔。
焊材需與基材匹配：碳鋼半管夾套選ER50-6焊絲（MAG焊）或J422焊條；不銹鋼半管夾套選ER308/ER316L焊絲，焊條需按要求烘干（如J422焊條150~200℃烘干1~2小時），防止吸潮。
定位固定
采用對稱點焊的方式定位：先將半圓管按設計間距（通常50~150mm）貼合在殼體上，用弓形夾具壓緊，再在半圓管與殼體的接觸邊緣點焊固定，焊點間距100~150mm，焊點長度10~15mm，高度不超過焊縫設計高度的1/2，避免定位焊過厚引發應力集中。
若為螺旋排布的半管夾套，需保證半圓管螺距均勻，相鄰半圓管的對接處也要點焊定位，確保同軸度。
二、核心焊接環節：分兩步施焊，兼顧強度與密封
半管夾套的焊接分為“半圓管與殼體的角焊縫焊接”和“半圓管之間的對接焊縫焊接”兩部分，需遵循“先對接、后角焊”或“分段對稱施焊”的原則，防止設備殼體變形。
1.半圓管之間的對接焊縫焊接
針對多段半圓管首尾連接的部位，需先焊接對接焊縫，保證介質流通的密封性：
壁厚≥3mm的半圓管，對接處需開V型坡口（角度60°~70°，鈍邊1~2mm），預留0.5~1mm組對間隙；薄壁管（＜3mm）可直接對接，間隙≤0.3mm。
優先采用氬弧焊打底，小電流（80~100A）快速施焊，氬氣充分保護熔池，確保根部熔透無夾渣；厚壁管需加電弧焊蓋面，蓋面時電流比打底焊增大10%~15%，焊縫余高控制在0.5~1.5mm，避免應力集中。
每焊完一段對接焊縫，需用角磨機打磨焊道表面，飛濺、焊渣后再進行下一段焊接。
2.半圓管與設備殼體的角焊縫焊接
這是半管夾套焊接的關鍵，直接決定換熱介質是否泄漏：
焊接方法優先選CO?氣體保護焊（MAG焊），效率高、焊縫成型美觀，變形??；也可采用電弧焊，適合現場施焊。
施焊時，焊槍角度保持45°~50°，對準半圓管與殼體的夾角處，確保熔池同時覆蓋半圓管邊緣和殼體表面；焊縫焊腳高度需≥半圓管壁厚，保證足夠的焊接強度。
采用分段對稱焊接法：多名焊工從設備殼體的中間向兩端、左右交替施焊，每段焊接長度控制在200~300mm，焊完一段后暫停，待焊縫冷卻至常溫再焊下一段，抵消單側焊接產生的收縮變形，防止殼體被拉翹。
多層焊時，層間溫度需控制在100℃以下，避免熱累積導致殼體變形或焊縫開裂。
三、焊后處理與檢測：保障長期使用
變形矯正
若焊接后半圓管出現局部翹起、殼體輕微變形，采用火焰矯正法：用氧乙炔焰加熱翹起部位（溫度600~650℃，呈櫻紅色），再用壓板壓平，自然冷卻，嚴禁水冷，防止淬硬脆裂。
消應力處理
用于高壓工況（壓力≥1.6MPa）的半管夾套，焊后需做去應力退火：將設備整體或局部加熱至600~650℃，保溫2~3小時，隨爐緩冷至室溫，焊接殘余應力，避免后期使用中焊縫開裂。
密封性與質量檢測
先做外觀檢驗：焊縫表面無氣孔、夾渣、裂紋，焊腳高度均勻，與母材平滑過渡。
再做水壓試驗：向半管夾套內充水加壓至工作壓力的1.5倍，保壓30分鐘，無滲漏、無變形即為合格；氣體介質工況需加做氣密性試驗，充氮氣至工作壓力，涂肥皂水觀察無氣泡。
重要設備的半管夾套需做無損檢測：滲透檢測（PT）排查表面裂紋，超聲波檢測（UT）檢測內部缺陷，確保焊縫質量達標。
四、焊接關鍵注意事項
焊接時需做好防風措施，尤其是氬弧焊和氣體保護焊，風速＞2m/s時需用防風罩，防止保護氣體被吹散，導致熔池氧化。
碳鋼半管夾套焊接后，需及時對焊縫做防腐處理（刷環氧富鋅底漆+面漆），避免焊縫生銹影響壽命。
嚴禁在同一位置反復起弧、收弧，收弧時需填滿弧坑，防止弧坑裂紋。
