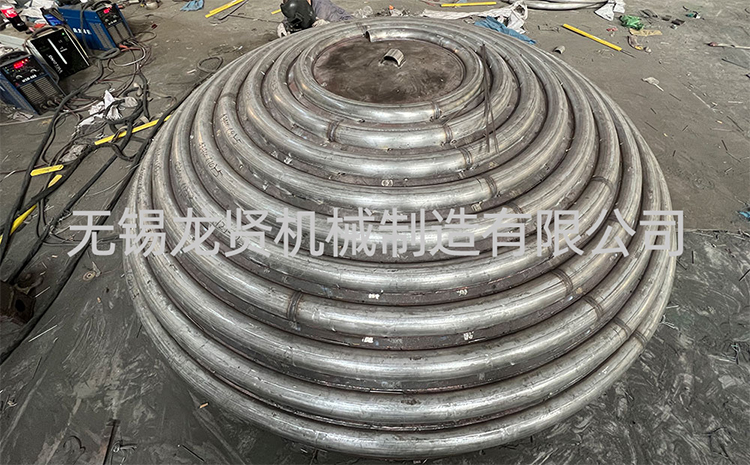

封頭盤管是工業(yè)換熱設備、化工反應釜的核心部件，其焊接質量直接決定設備的耐壓性、密封性與使用壽命。龍賢結合多年工業(yè)管道焊接經驗，針對碳鋼、不銹鋼、氟塑料（PFA/FEP）等不同材質封頭盤管，整理出一套標準化焊接技巧，兼顧強度與防泄漏要求。
一、焊接前核心準備：細節(jié)決定成敗
1.基材與焊材匹配（核心原則）
不同材質的封頭盤管，焊材選擇直接影響焊縫強度，嚴禁錯配焊材導致脆裂、腐蝕。
坡口加工與清潔（防泄漏關鍵）
坡口設計：對接焊縫優(yōu)先采用V型坡口（角度60°-70°，鈍邊1-2mm），氟塑料盤管采用平口對接（需預留0.5mm間隙，便于熔融填充）。
2.表面清潔：
金屬盤管：用角磨機打磨坡口及兩側20mm區(qū)域，氧化皮、油污、銹跡，直至露出金屬光澤；不銹鋼需用丙酮擦拭，避免碳鋼污染導致晶間腐蝕。
氟塑料盤管：用無水乙醇清洗焊接面，粉塵、油污，自然晾干，禁止用鋼絲刷劃傷表面。
3.工裝固定：避免焊接變形
金屬盤管：采用剛性工裝夾具固定封頭與盤管，保證同軸度偏差≤0.5mm，防止焊接過程中錯位；長盤管需加裝支撐，避免自重導致彎曲變形。
氟塑料盤管：用耐熱夾具（如特氟龍夾具）定位，對接處需壓緊，間隙均勻，防止熱熔時焊縫偏移。
二、分材質焊接技巧：核心工藝詳解
1.不銹鋼封頭盤管焊接（工業(yè)主流）
推薦采用氬弧焊（TIG焊），焊接質量高、焊縫成型美觀，適配承壓工況。
關鍵操作技巧
打底焊：采用直流正接，小電流快速施焊，氬氣充分保護熔池，避免氣孔；焊槍角度保持70°-80°，焊絲勻速送入熔池，確保根部熔透無夾渣。
蓋面焊：電流比打底焊增大10%-15%，運槍采用鋸齒形擺動，擺動幅度≤焊絲直徑的3倍，焊縫余高控制在0.5-1.5mm，避免過高導致應力集中。
層間清理：多層焊時，每層焊完需用角磨機打磨焊道表面，飛濺、焊渣，再進行下一層焊接。
后處理：焊接完成后，對不銹鋼焊縫進行酸洗鈍化處理，用鈍化膏涂抹焊縫及周邊，靜置15-20分鐘后沖洗，形成鈍化膜，提升耐腐蝕性。
2.碳鋼封頭盤管焊接
優(yōu)先選擇二氧化碳氣體保護焊（MAG焊），效率高、成本低；承壓管路建議氬弧焊打底+電弧焊蓋面。
焊接參數：ER50-6焊絲（直徑1.2mm），電流180-220A，電壓22-24V，CO?氣體流量15-20L/min。
技巧：施焊時控制熱輸入，避免過大電流導致焊縫晶粒粗大；焊后需進行去應力退火（加熱至600-650℃，保溫2小時后緩冷），防止焊縫開裂。
3.PFA/FEP氟塑料封頭盤管焊接
氟塑料無法采用傳統電弧焊，需用熱熔焊接，核心是控溫，避免材料分解。
（1）焊接工具與參數
工具：恒溫熱熔焊槍（溫度可調）、同材質氟塑料焊條、耐熱刮板。
參數：溫度設置300-320℃（PFA熔融溫度），焊槍風速調至低檔，避免熔池被吹散。
（2）操作步驟與技巧
預熱：用焊槍均勻加熱封頭與盤管對接處，直至表面微熔（約30秒），避免局部過熱導致材料分解發(fā)黃。
填絲焊接：將氟塑料焊條緊貼焊縫，用焊槍加熱焊條與焊縫，待焊條熔融后，用刮板輕輕壓實焊縫，確保熔融料填滿間隙。
冷卻定型：焊接完成后，自然風冷至常溫，禁止水冷（溫差過大易導致焊縫開裂）；用刀片修平焊縫余高，保證內壁光滑無毛刺。
三、焊接質量檢驗：三道關卡保合格
外觀檢驗：焊縫表面無氣孔、夾渣、裂紋、未熔合，金屬焊縫余高均勻，氟塑料焊縫無凹陷、發(fā)黃。
密封性檢驗：
水壓測試：充水加壓至工作壓力的1.5倍，保壓30分鐘，焊縫無滲漏、無變形。
氣密性測試：充入氮氣（壓力0.6MPa），焊縫處涂抹肥皂水，無氣泡產生即為合格；氟塑料盤管需額外進行高純試劑浸泡測試，無溶出物。
無損檢測（承壓工況）：
超聲波檢測（UT）：檢測焊縫內部缺陷，如未焊透、夾渣。
滲透檢測（PT）：檢測不銹鋼焊縫表面微小裂紋。
四、龍賢避坑指南
不銹鋼焊接嚴禁在坡口處敲打、劃傷，避免引入碳鋼雜質；氬弧焊時需保證氬氣純度≥99.99%，否則易產生氣孔。
氟塑料焊接溫度嚴禁超過350℃，否則材料分解會釋放有毒物質，同時焊縫耐腐蝕性能驟降。
焊接完成后，金屬盤管需及時焊渣、飛濺，避免銹點滋生；氟塑料盤管需密封存放，防止灰塵污染內壁。
客服
