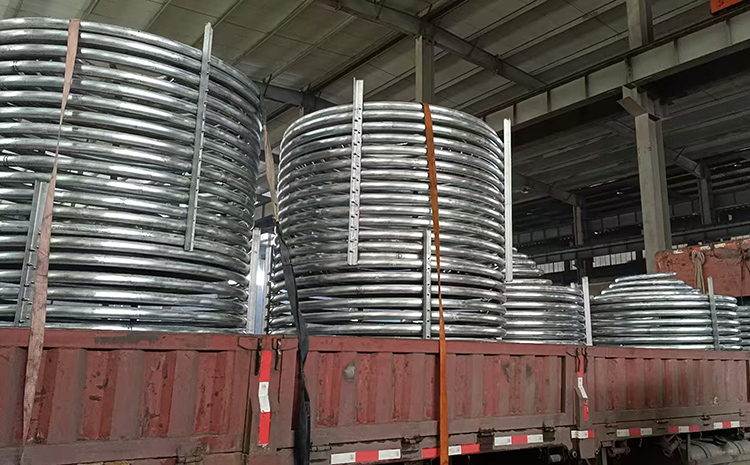

不銹鋼盤管憑借傳熱、耐溫耐壓、結構緊湊、的特性，是蒸餾設備中的核心傳熱元件，主要承擔物料冷凝、蒸汽加熱/汽化、余熱回收三大關鍵功能，適配間歇蒸餾、連續精餾、減壓蒸餾等多種工藝場景。
一、不銹鋼盤管的工藝優勢（對比傳統列管/板式換熱器）
傳熱效率高
盤管內流體呈湍流狀態（雷諾數高），邊界層薄，傳熱系數比直管高30%-50%；螺旋盤管的二次流效應進一步強化換熱，可減小蒸餾設備體積。
結構緊湊，占地小
相同換熱面積下，盤管的空間占用僅為列管換熱器的1/3-1/2，尤其適合中小型蒸餾設備、實驗室精餾裝置的集成化設計。
耐溫耐壓，適配苛刻工況
304/316L不銹鋼盤管可耐受-20℃~350℃溫度范圍，耐壓可達2.5MPa以上，能適配蒸餾塔釜的高溫高壓、塔頂?shù)牡蜏乩淠榷嘣r。
，適配復雜物料
316L材質耐酸堿、耐鹽霧，可處理含氯離子、弱酸性的蒸餾物料（如海水淡化蒸餾、有機酸提純），避免設備腐蝕泄漏。
維護便捷
盤管可整體拆卸清洗，對于易結垢的物料（如含糖溶液蒸餾），可通過化學清洗或機械刷洗快速恢復換熱性能，維護成本低于列管換熱器。
二、關鍵選型與使用注意事項
材質選擇
常規溶劑蒸餾（乙醇、甲醇）：選304不銹鋼，成本低，滿足基礎耐腐需求。
含氯、弱酸物料（如鹽水蒸餾、醫藥中間體）：選316L不銹鋼，抗點蝕能力強。
高溫氧化工況（如原油蒸餾）：選321不銹鋼，含鈦元素，防止晶間腐蝕。
結構設計
冷凝場景：優先選小口徑薄壁盤管（φ10-15mm），提升湍流程度，強化換熱。
加熱場景：選大口徑厚壁盤管（φ20-25mm），耐受高溫高壓，延長使用壽命。
布置方式：蒸餾釜內采用螺旋盤管，增大與物料接觸面積；冷凝器內采用臥式盤管，便于氣液分離。
防結垢與維護
對于易結垢物料，盤管表面可做拋光處理，降低污垢附著；定期用檸檬酸、鹽酸溶液循環清洗。
真空蒸餾工況下，需控制盤管壁厚，避免負壓導致管壁凹陷變形；安裝時設置支撐結構，增強穩定性。
三、典型應用案例
某醫藥企業精油減壓蒸餾設備，采用316不銹鋼螺旋盤管（φ12×1.5mm）作為冷凝器核心元件，管內通-5℃冷媒，管外走精油蒸汽，實現精油的快速冷凝分離。相比傳統列管冷凝器，換熱效率提升40%，設備體積縮小50%，且盤管拆卸清洗便捷，避免精油殘留污染，產品純度從95%提升至99.2%。
